常用户外灯具种类你知多少?

灯具的IP防护等级

室内和室外在灯具上有什么区别呢？

主要是安装位置不一样，像室内的灯具可以装在天花板、墙上，但户外是没有天花板和墙的，可能经常装在地上。当然有的户外灯具也装墙上，但最大的区别是室内有屋顶可以遮风挡雨，户外却没有。

因此对户外来说，室外用的灯具必须有严格的防尘和防水要求，而根据防尘和防潮的程度来划分外壳的防护等级，通常是使用防护等级代码IP。

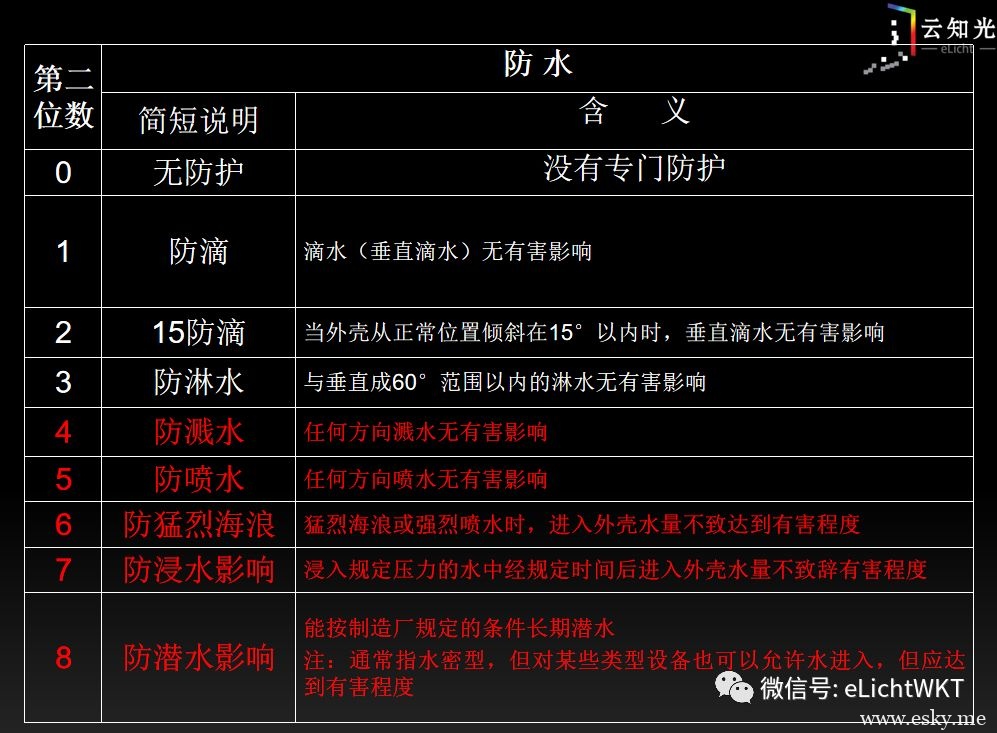

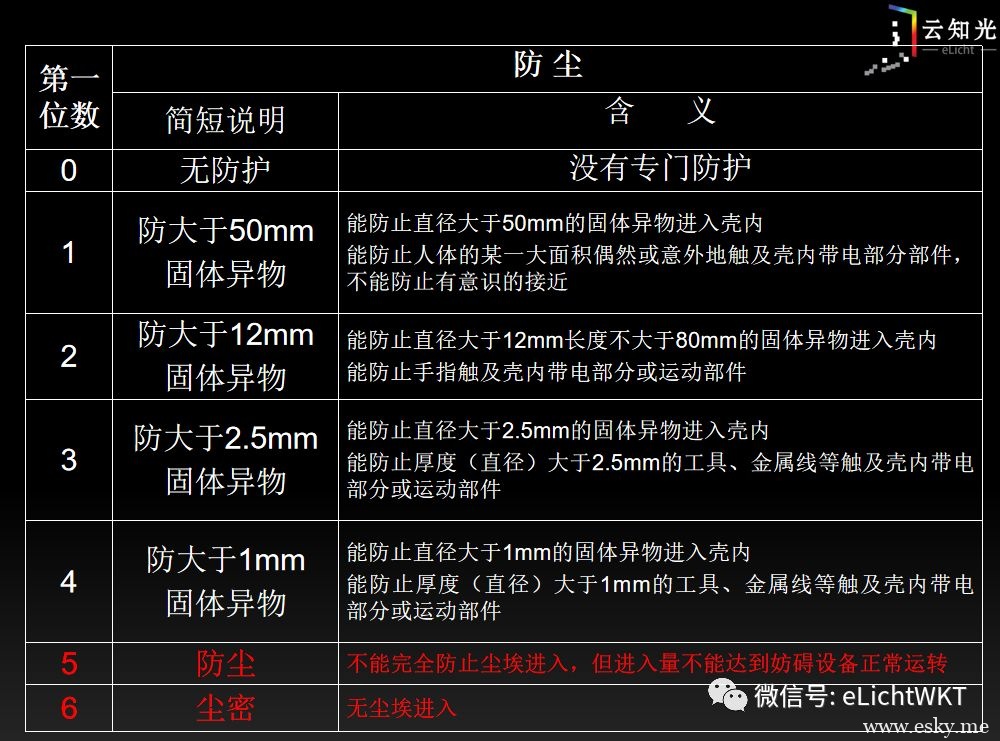

表示防护等级的代码通常由特征字母IP和两个特征数字组成。第一位数字指防尘；第二位数字指防水。

室外照明灯具分类

一般来说，对室外照明来说，我们会分成建筑照明、景观照明、功能照明这三类。

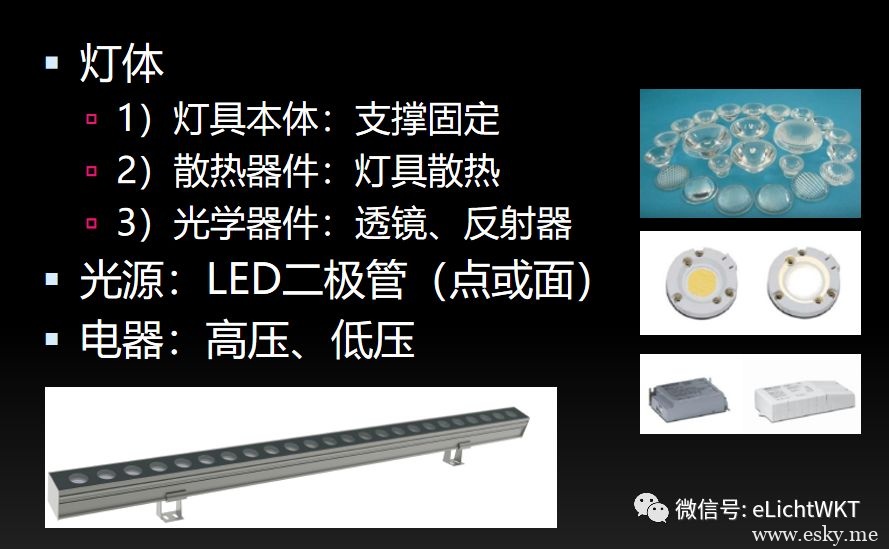

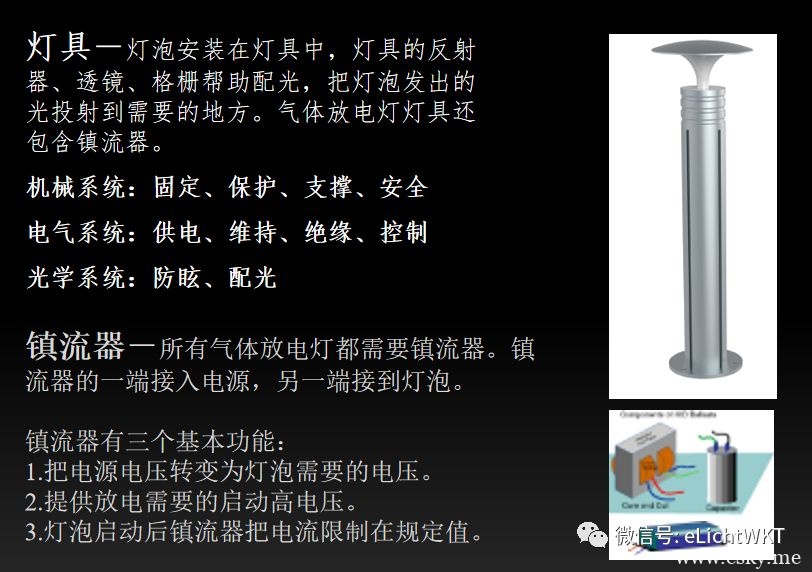

传统的户外灯具，就是做一个空腔，把光源放在里面，保护它、支撑它，让它可以正常工作。

而LED时代就不再是做空腔，而是通过用透镜等把光导出来，这跟室内灯具是差不多的概念，只不过户外灯具更注重防水防尘保护。

常用建筑照明灯具

1

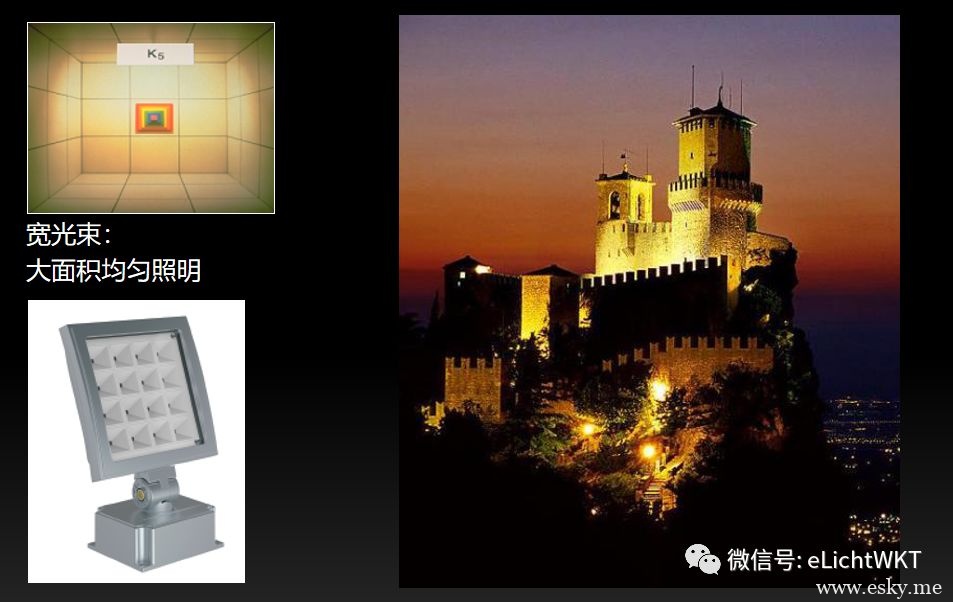

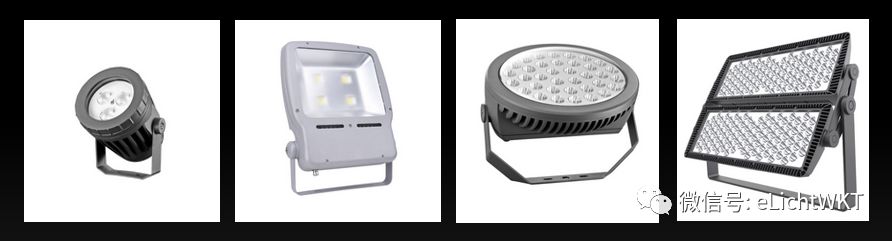

泛光灯

宽光束：大面积均匀照明。

泛光灯会把光大面积地投出去，照到大面积的建筑外墙。

2

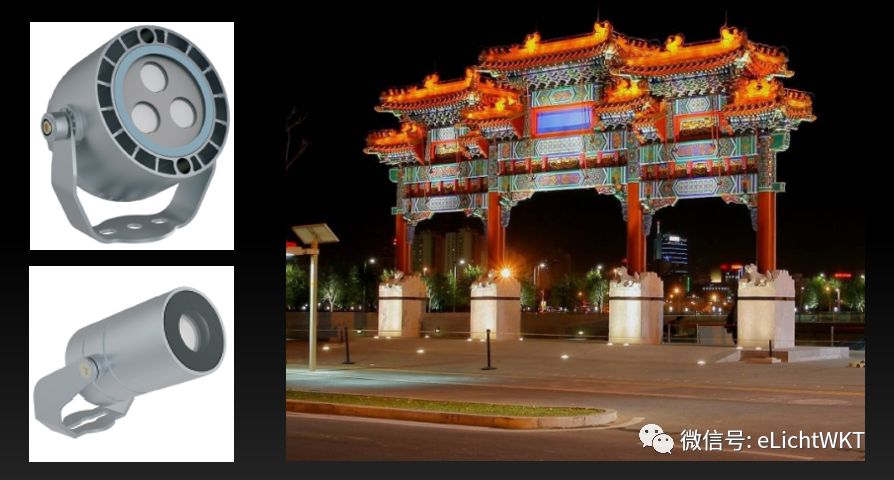

投光灯

窄光束照明。

投光灯和泛光灯的作用是一样的，也是从远处去照亮建筑。但是泛光灯是宽光的，投光灯是窄光的，就跟室内一样，筒灯是宽光的，射灯是窄光的。

泛光灯和投光灯在定义上，就是光束角不一样。一般来说，它们可以通用一种灯具外壳，只要更换光学器件就可以实现窄中宽等不同角度的光照效果。而根据被照物不同，也可以选择不同的安装支架。

3

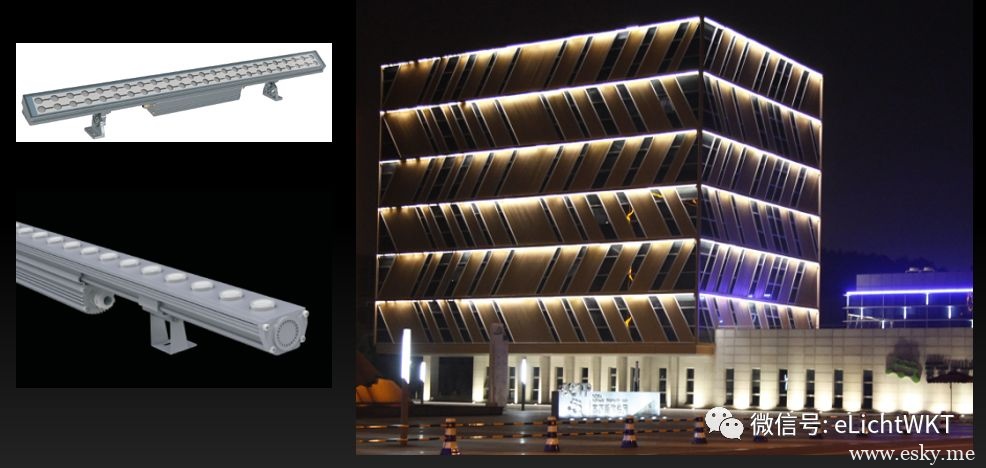

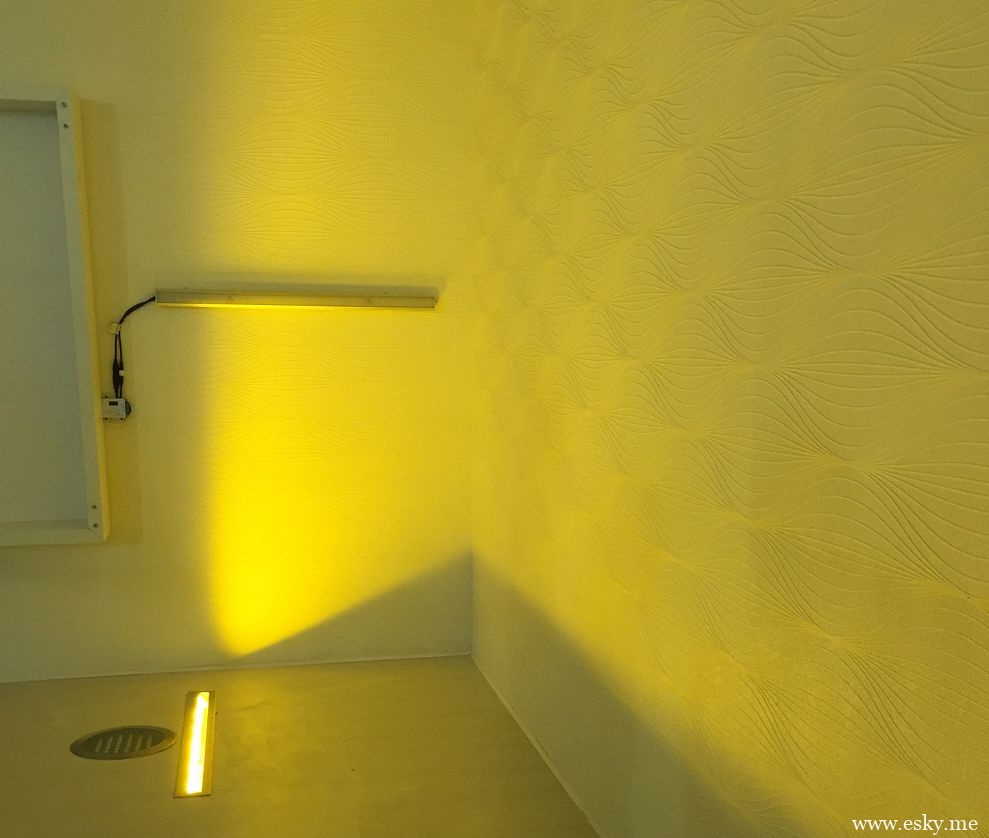

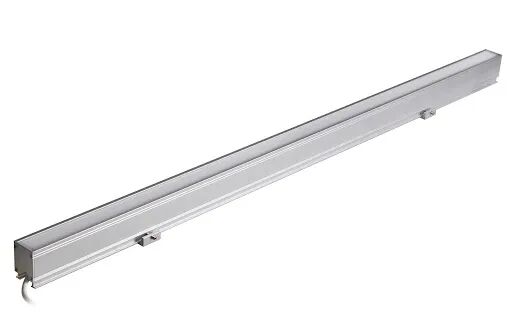

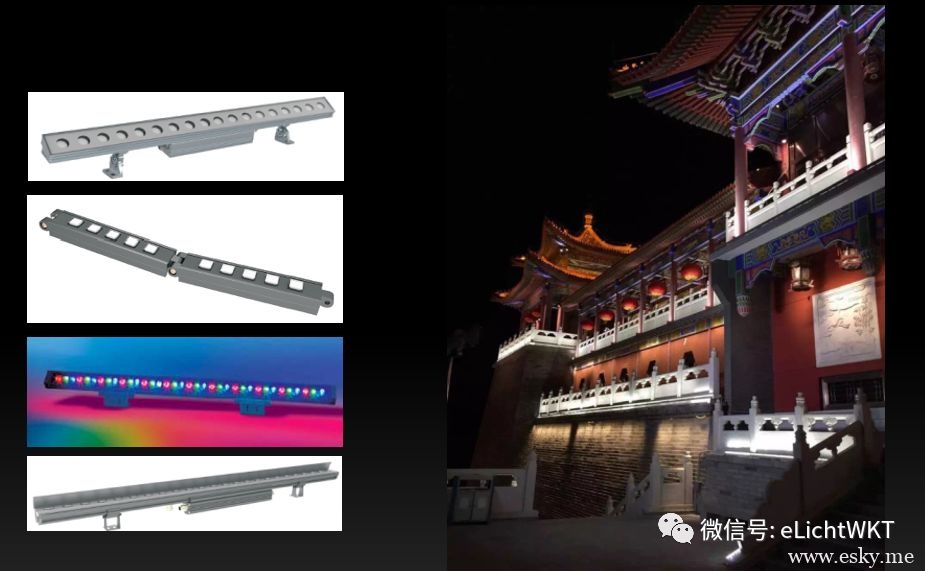

线型投光灯

适用于各种洗墙照明。

LED光源，按需求选择功率，8~100W不等。

在LED时代，除了方形、圆形等，还有线型的投光灯，它是长条型的，比如1米长、1米2长，宽度可能是50、80，就可以线型地照亮建筑，当然也有短的，可以去做拼接。

像下图的作用是把光投出去照亮建筑，例如栏杆、墙面这些细节。

4

轮廓灯

轮廓照明：勾边。

轮廓灯也长成线型的，但它的作用不是把光投出去，而是自己发光。它可以用于建筑的轮廓照明，就是我们经常说的勾边。

▲图片来源于wrestt

5

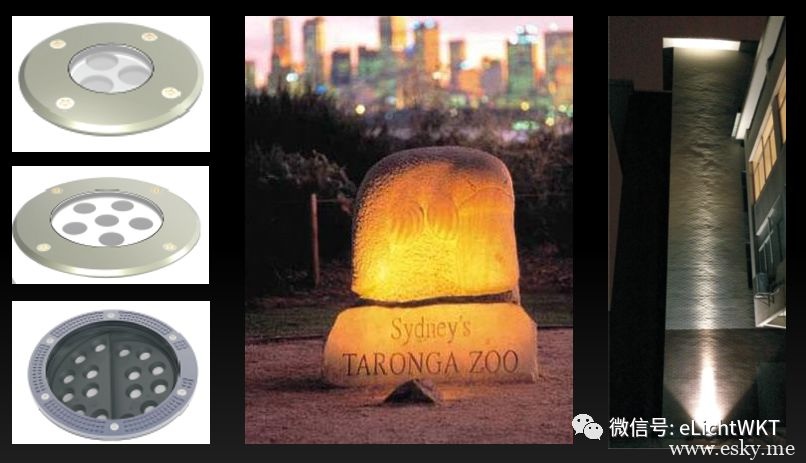

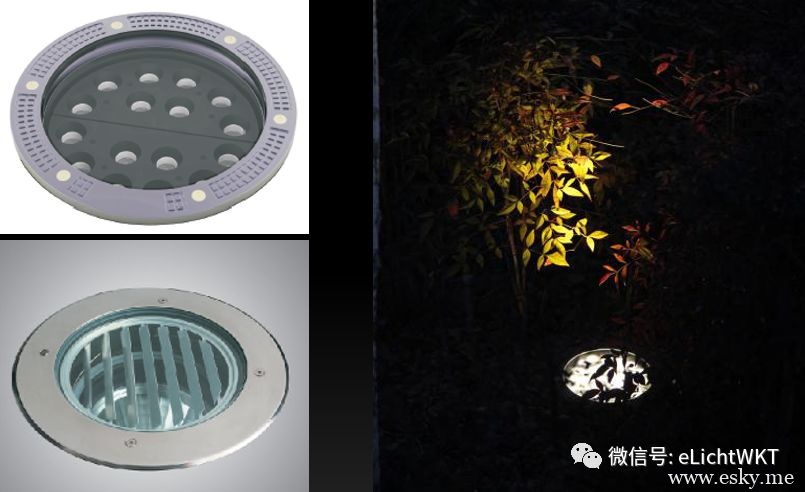

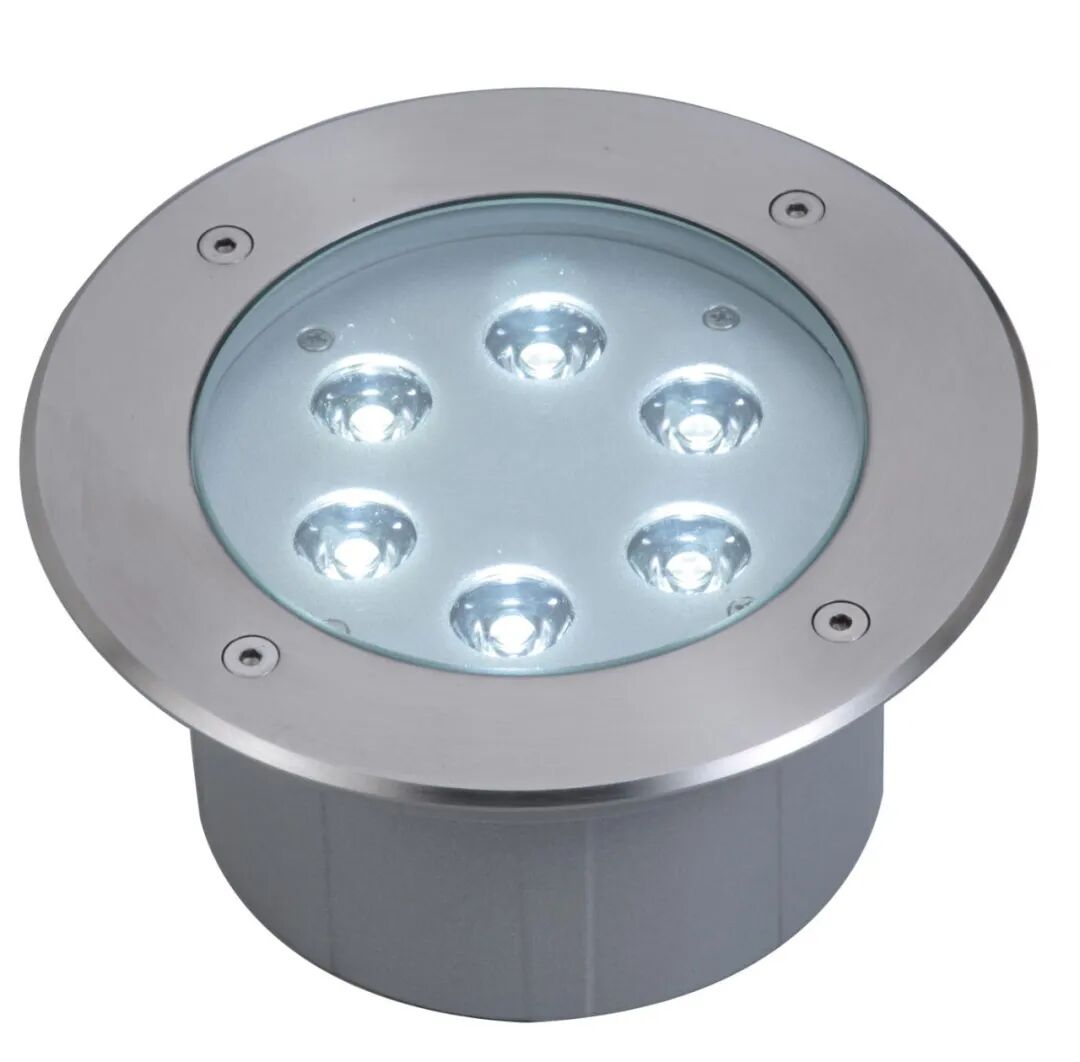

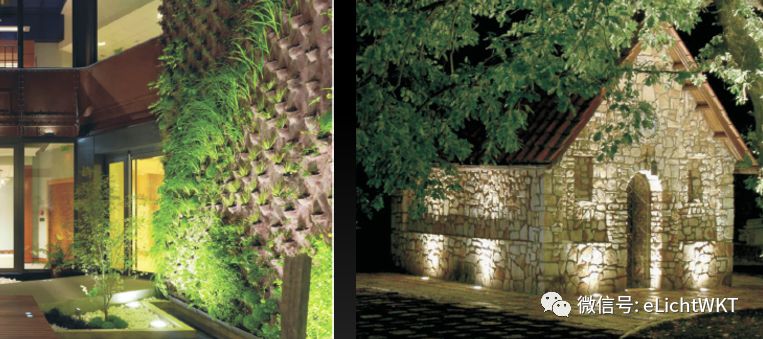

埋地灯

适用于雕塑、建筑立面、景墙等装饰及照明。

光源根据被照物选择，大小不一。

埋地灯是在地下掏个洞，把灯嵌进去，它表面和地面几乎就是平的，这种埋地灯经常用来做雕塑或者是墙体的照明。

比如大型埋地灯，可以大范围照亮大面积的墙体。

中型埋地灯可以用来照一棵树。

6

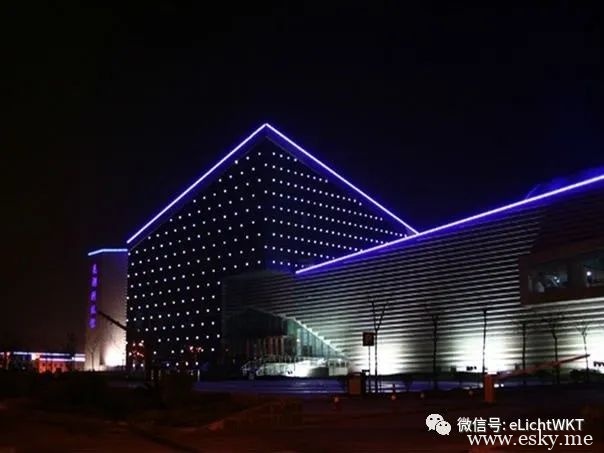

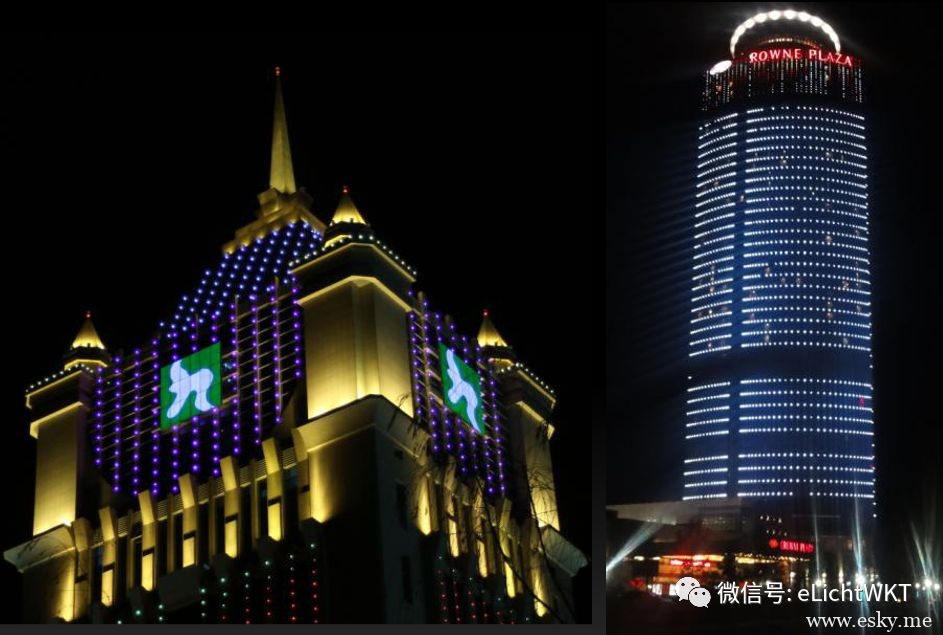

点光源

表面安装，通常用在建筑夜景照明当中，可实现单色、变色、以及视频播放等各种功能的照明效果。

有的灯具是表面安装，直接给人看见一个点的，我们管它叫点光源，它尺寸一般不大，就装在建筑上，看得也不是很清楚，但它晚上一亮起来，它的光点就显现出来了。

7

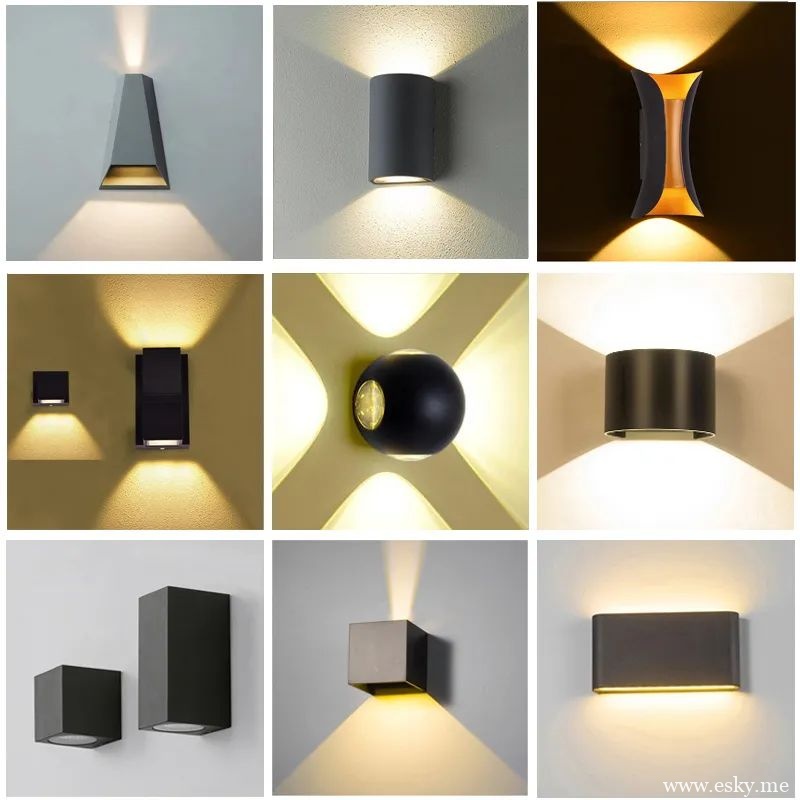

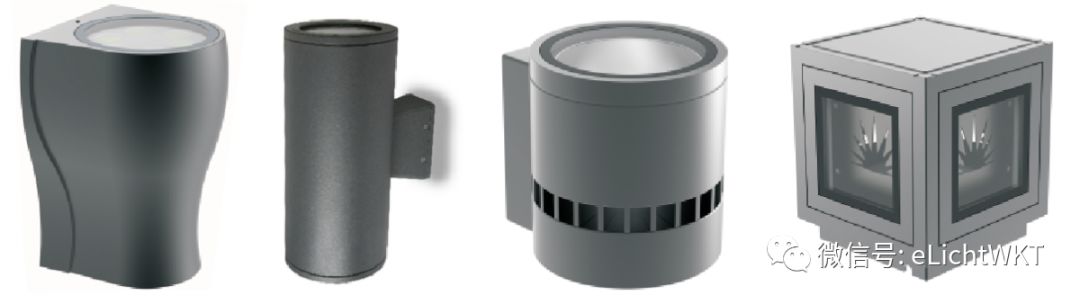

壁灯

墙壁表面安装，广泛应用于建筑照明或需要营造特殊照明效果的立面等，有单侧发光、上下两侧发光和空间四周发光等多种照明效果。

户外无非就是地面和墙，因此壁灯经常被装在建筑上，强调整个建筑不同的形状效果，例如有的壁灯可以在墙上画出一朵花。

▲装饰性壁灯

8

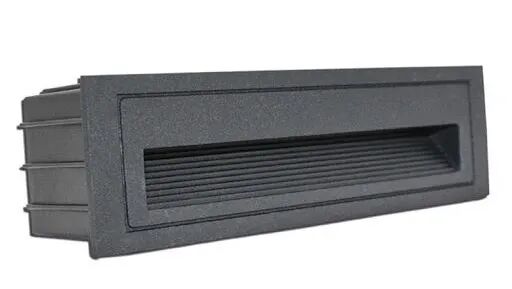

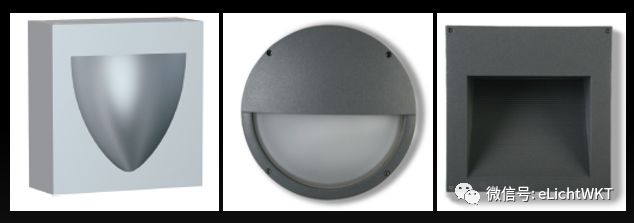

地脚灯

分嵌入式安装和表面式安装，应用于建筑立面、地下停车场出入口、公园等场所，嵌入需要预埋件，并应注意安装高度。

同样装在墙上，还有一种灯叫地脚灯，它的作用就不是把建筑的表面照亮了，而是装在墙上，往下照亮地面。

▲来源于pinterest

9

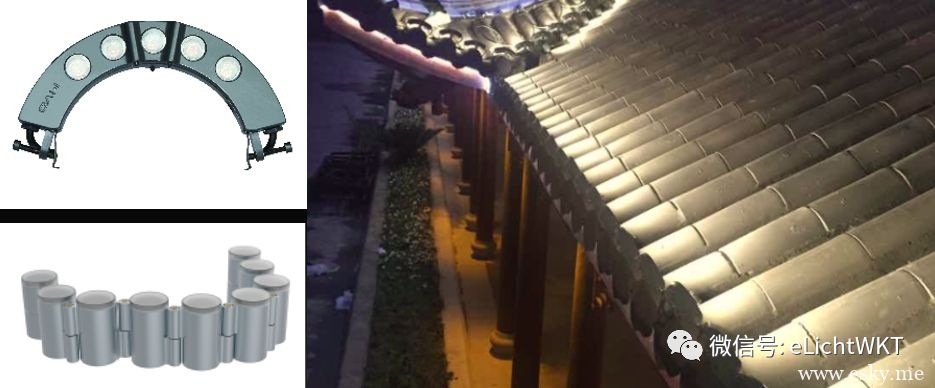

瓦片灯

采用LED光源，支架安装，

广泛用于古建筑屋脊的瓦面照明，低压供电，

整灯功率5W左右。

还有一种经常照亮建筑屋顶的叫瓦片灯或瓦楞灯，它可以装在瓦的前端，把整个瓦片照亮。

常用景观照明灯具

1

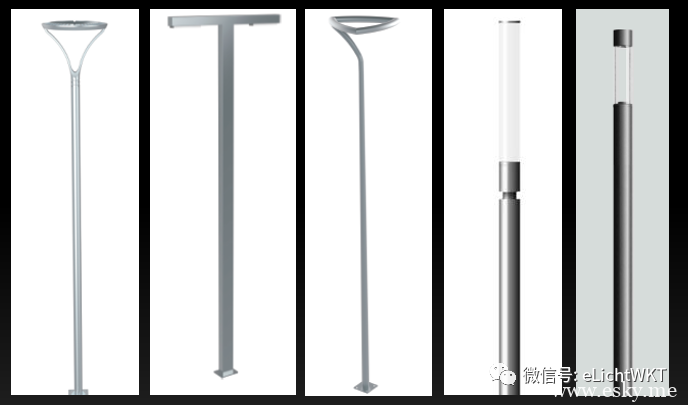

庭院灯

适用于公园、小区等较宽的人行道路照明。

光源：10~20W LED 或 20W以上传统节能灯、金卤灯。

灯杆：3~5ｍ-4ｍ。

庭院灯一盏灯就可以照亮一个院子，它的高度一般比较高，在庭院里大概3、5米高。一根杆上面有个灯头，有各种各样的形态，它照的范围比较大一点。

2

草坪灯

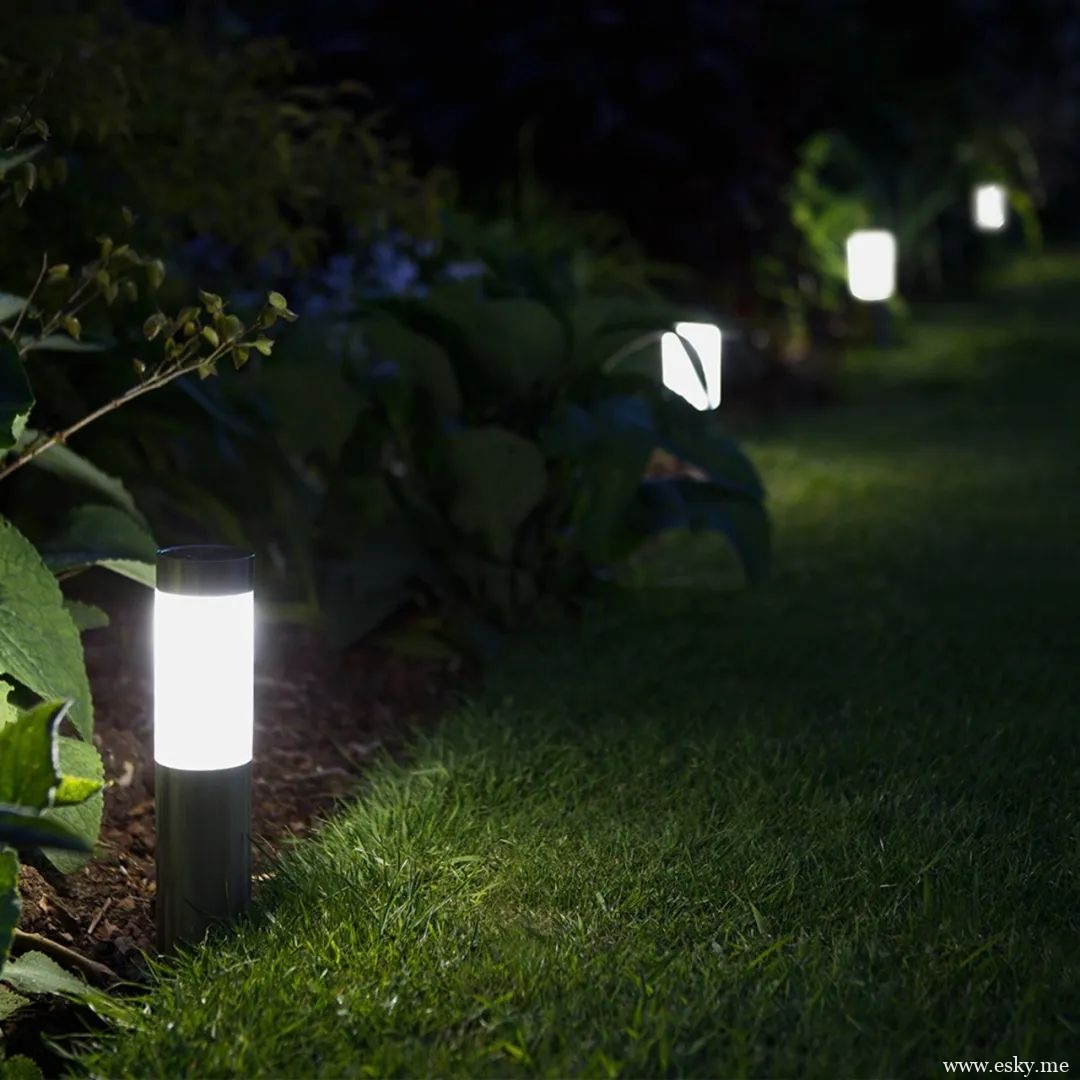

小型草坪灯：适用于人流量较小的、静宜的人行道路照明。

光源：6W以下LED 或 10W以下节能灯。

灯高：0.3－0.8米。

矮一点的就叫草坪灯，这种灯照的范围小，主要是把草附近的路照亮，下图是很小的草坪灯。

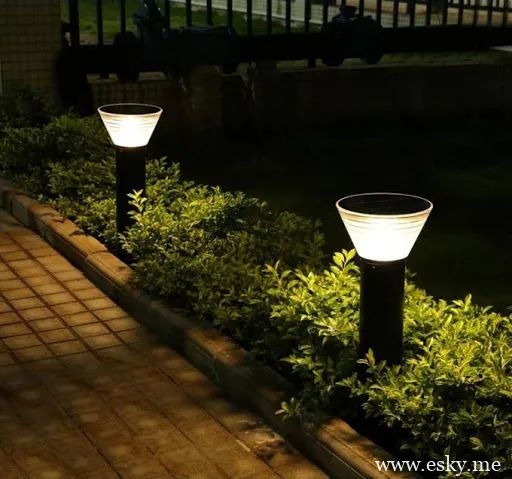

中型草坪灯：适用于公园、小区等较窄的人行道路照明。

光源：6－10W LED 或 10~20W 节能灯。

灯高：0.6－1.2米。

也有稍微大一点的，比如一米左右高的草坪灯用在一些公共区域，照亮稍微宽一点的人行道，亮度也会稍微比最矮的草坪灯亮一些。

3

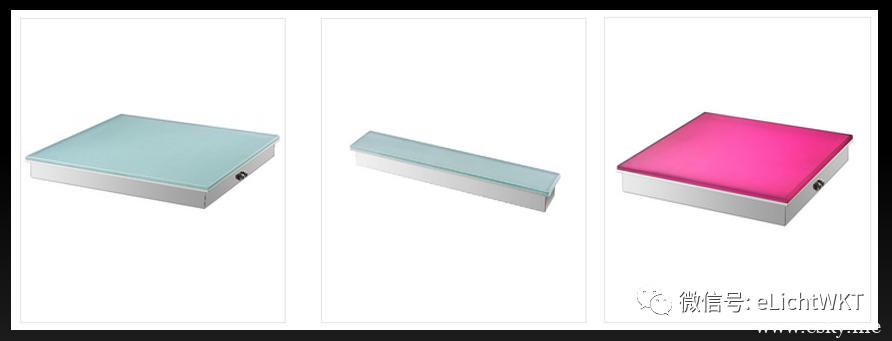

LED埋地灯

LED时代的埋地灯，由于光源特性，可以做到很多形状，例如传统常见的圆形之外，可以做到方形、长条形，亦可以根据条件做到一体化灯具，如广场上的广场砖大小一样的灯具。灯具安装需要有预埋件，采用低压供电方式。

庭院里也会用到埋在地下的灯，除了圆的那种，还有下图这种方块状、长条状的，它可以做成跟地砖差不多，白天看上去不显眼，晚上会发光。

4

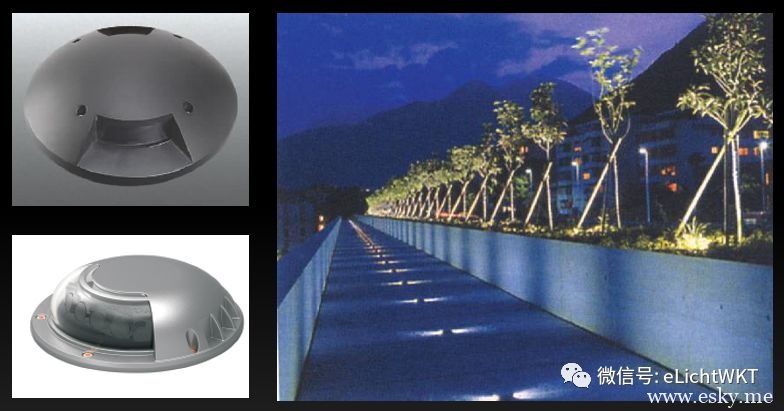

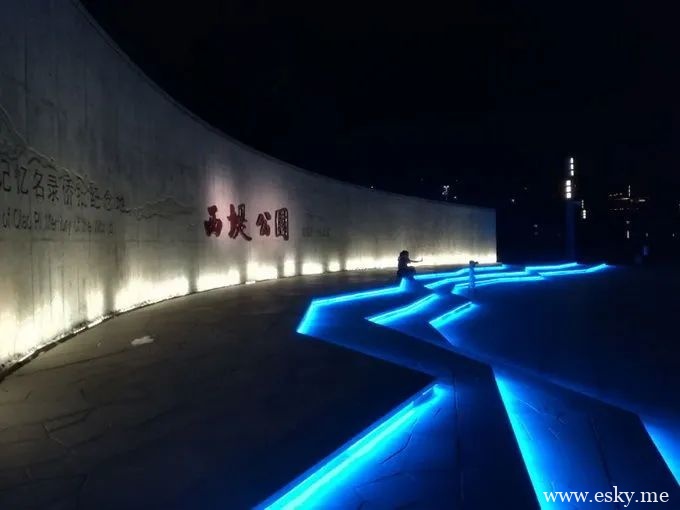

侧发光埋地灯

特殊效果埋地灯，出光方向为单面或两面，

制造出特殊的光斑效果，于路面或广场安装。

采用LED光源，温度较低，可用于活动广场、木平台等场所。

侧发光埋地灯同样是埋在地下，可以把光送到两边去，例如像通道中间埋了一排灯，它的光是照亮两边墙面。

5

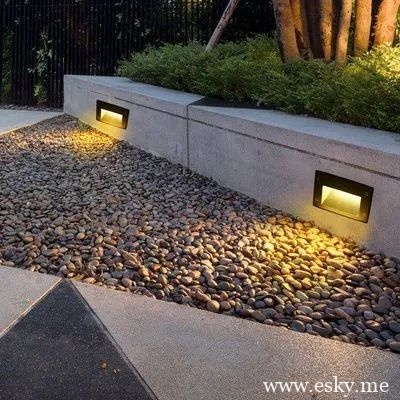

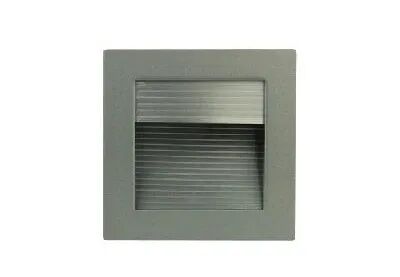

嵌入式台阶灯

适用于墙角、花坛边、阶梯等处的人行照明，

如在台阶上安装，建议安装位置：踏步边线与灯具正中对齐。

像刚才在建筑照明里提到的地脚灯，庭院里也经常使用，它除了有方形、长条形等，还有各种各样的形状，但它的用途都是一样，为了照亮地面，提供一个正常的行走的照明。

6

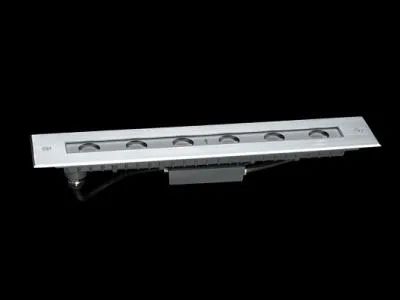

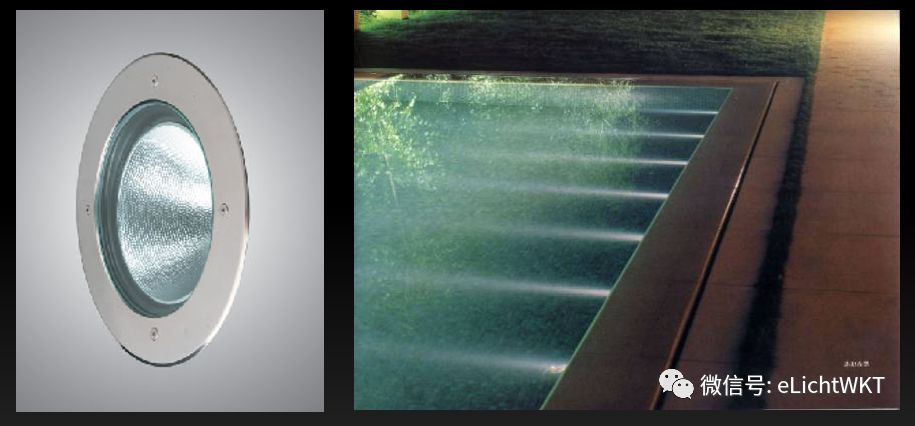

偏光埋地灯

特殊效果埋地灯，出光方向为单向洗墙，

路面安装，照亮墙壁。

采用LED光源。

埋地灯除了有直接往上照的，或者显示一个光点的，也有下图这种偏光的，它可以把一面墙照亮，可以把一片植物照亮。

7

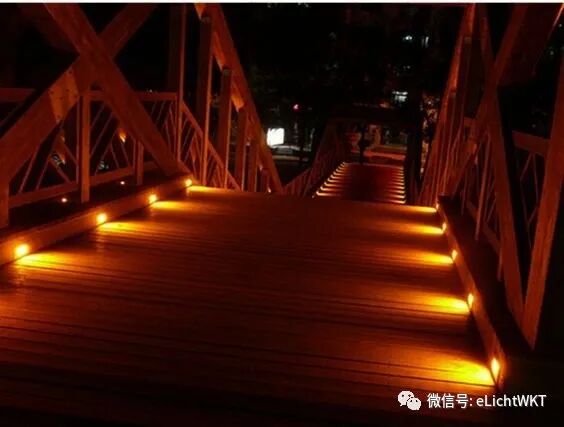

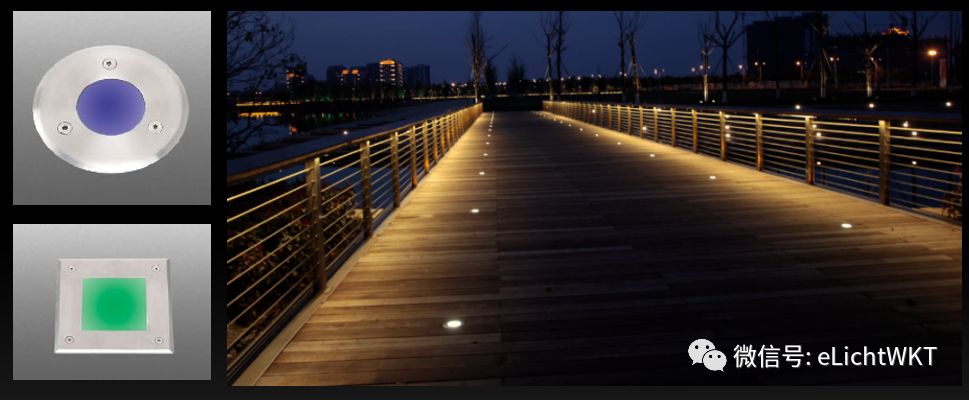

小型埋地光点

小型埋地光点，采用LED光源，

适用于广场、道路的点缀照明，功率一般小于1W。

埋地灯还有很小的光点型，一般用来做点缀的，像地下这一条光点是点光源埋地灯造成的。

8

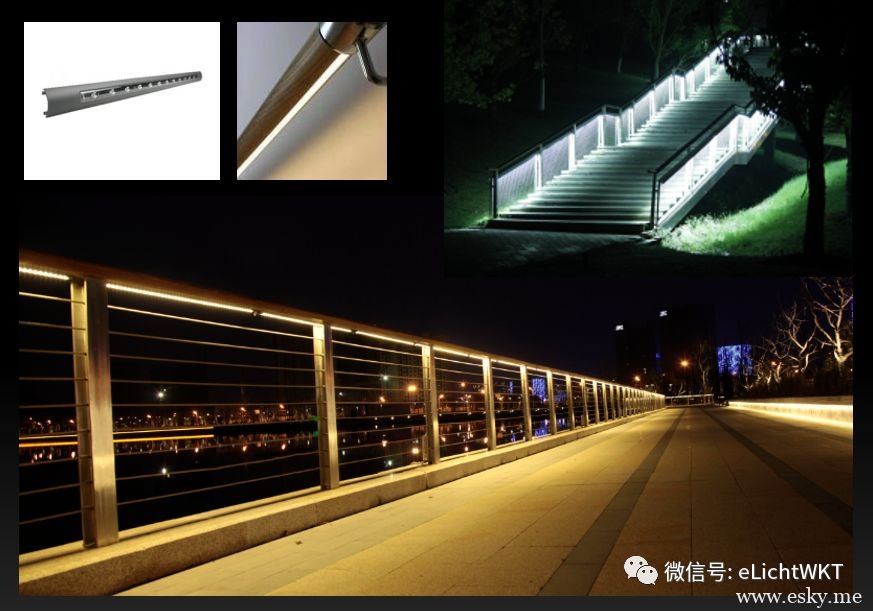

线型护栏灯

装在护栏上。

专门装在护栏上的灯叫护栏灯，一条线型的，或者装在楼梯扶手上。

9

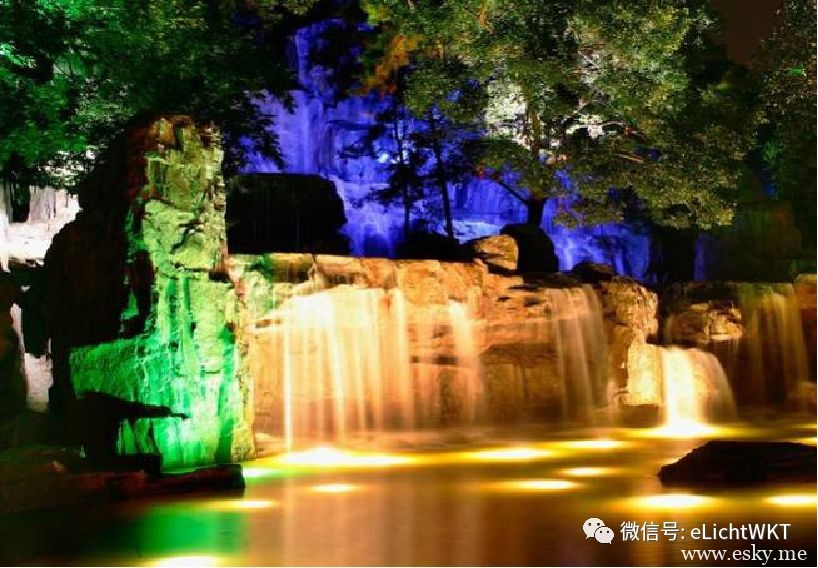

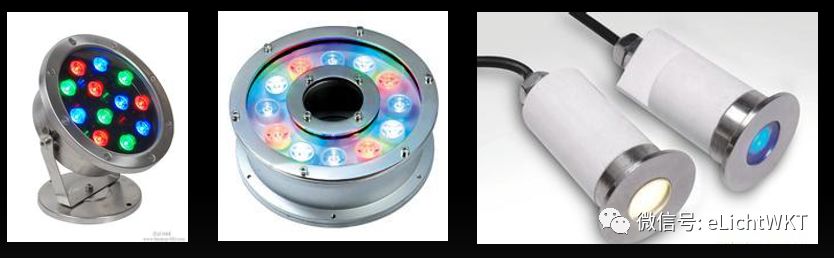

水下灯

广泛用于水景、喷泉、泳池等。

有嵌入式安装和表面式安装等两种方式，

嵌入式灯具有安装预埋件，采用低压供电。

在园林景观中，为了照亮水就会把灯放到水里去。前面我们讲IP的时候说到长期潜水，你的IP的防护等级IP68，有的水下灯就直接放在那，有的要预先做一个洞把它嵌进去。

10

嵌装水池灯

适用于大型游泳池、高大喷泉等装饰及照明，

连续排列时，灯具的间距应在2米以上。

一般使用LED光源，功率大于10W。

例如泳池边上，一般来说就会预先开好孔，再把灯嵌进去，因为泳池里也不大可能明装。

11

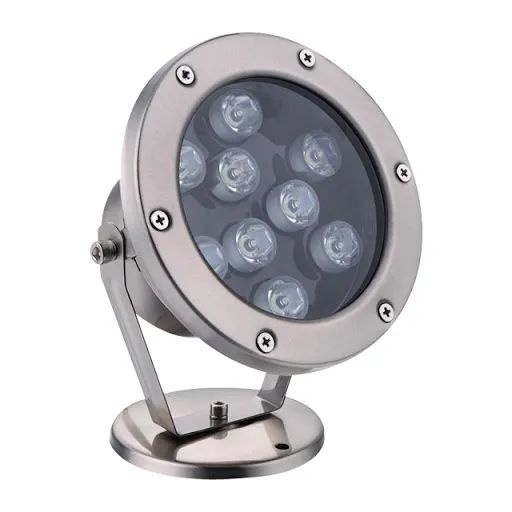

明装水池灯

适用于深水(>300mm)池底、喷泉、跌水、溪流水底等照明。

采用LED光源，建议功率>10W。

但是在观赏的水池明装是没问题的，因为装在水里，你并不会觉得很丑，因为平时是看不见的，只有它灯亮起来你才能看见。但如果是个泳池，人会进去，这就会伤人了。

12

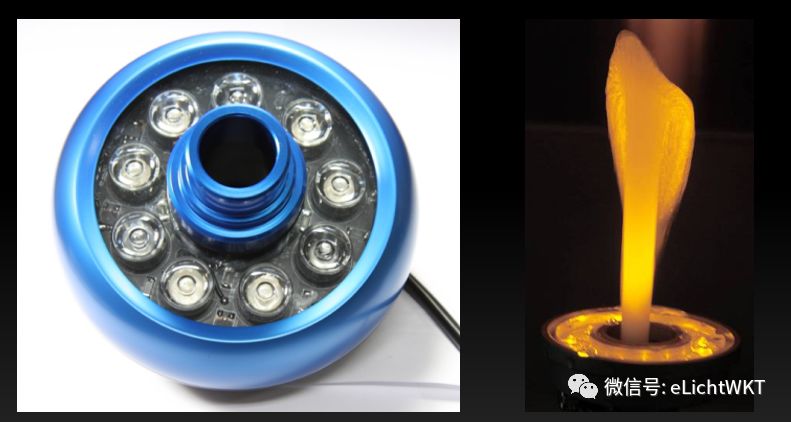

环形涌泉灯

采用LED光源，一般功率为6~12W，

适用于涌泉（涌高<600mm）照明。

对于喷泉、涌泉会有一种灯，环形涌泉灯这个灯是在边上一圈，中间是空的，让喷泉的口在这中间喷出来，这样你就可以转着圈把喷泉照亮。

13

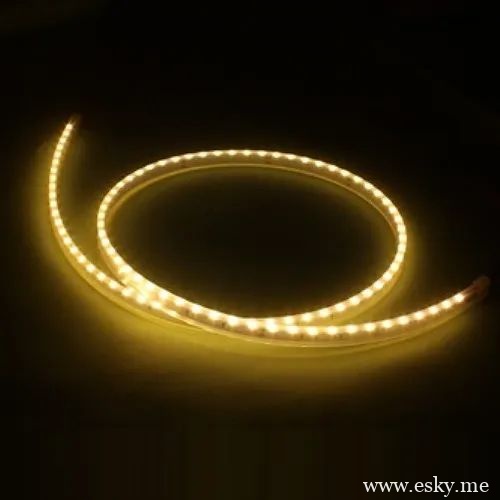

灯带

广泛采用在室外暗藏的场所，

例如广场的踏步台阶，亲水平台等。

LED光源，功率介于3~12W/m。

灯带也经常用于园林景观中，这里要注意人能接触到的地方，千万不要用高压的，要用低压、防护比较好的。

14

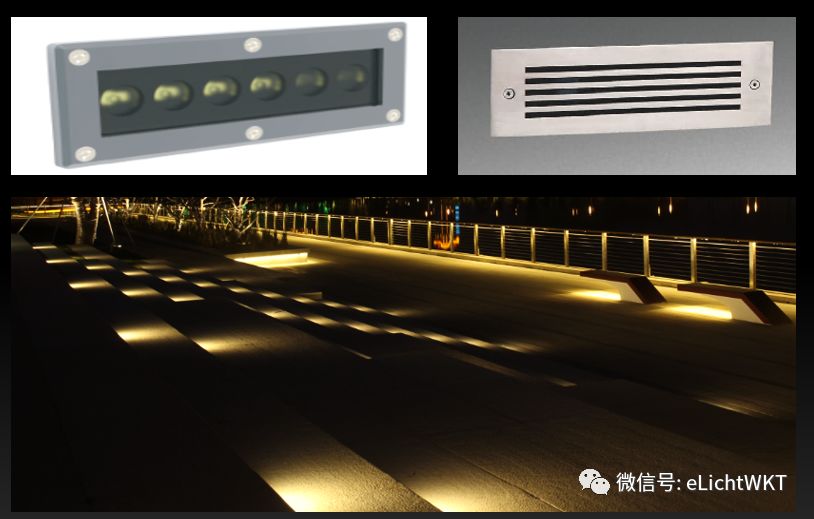

大型地脚灯

适用于不便安装其他灯具处的道路照明（例如车库出入口），灯中心距地高度300~500mm。

有一些地方用于道路的照明，或者用于车的照明，就要用比较大的地脚灯。

常用功能性照明灯具

什么是功能性照明？就是必须要达到标准要求的户外灯具。

1

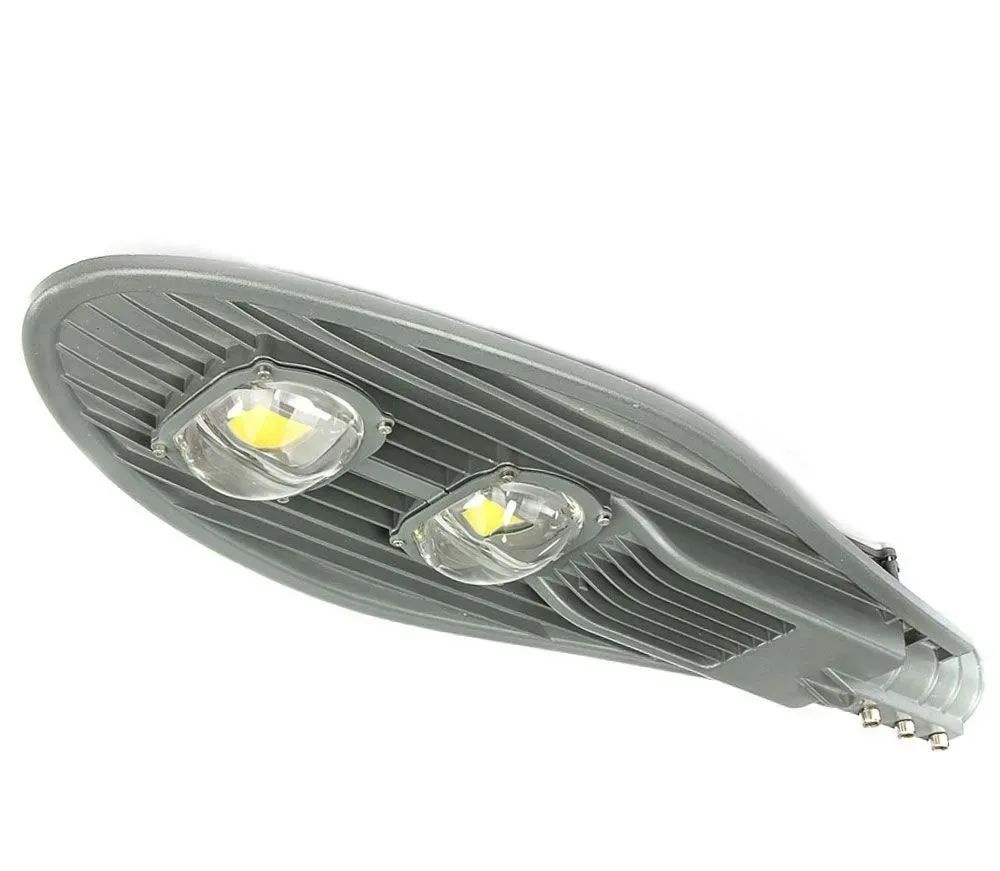

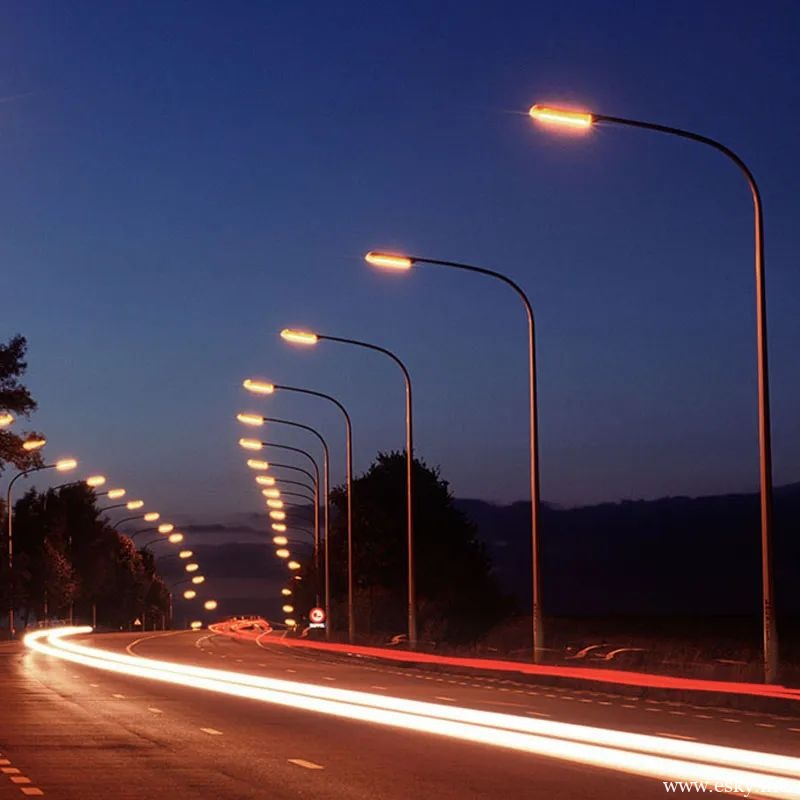

路灯：

适用于交通繁忙的车道照明。

光源：150W以上金卤灯、高压钠灯或100W以上LED光源。

灯杆：高度6ｍ－1２ｍ。

国标有规定说道路要达到什么样的亮度标准，平时我们上下班马路上见到的路灯就是这一类了，路灯的灯杆一般比较高，至少6米、8米以上，大的马路可能12米、14米都有。

2

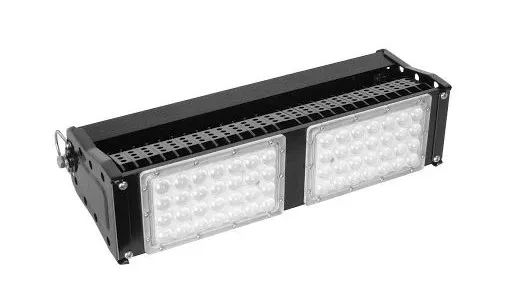

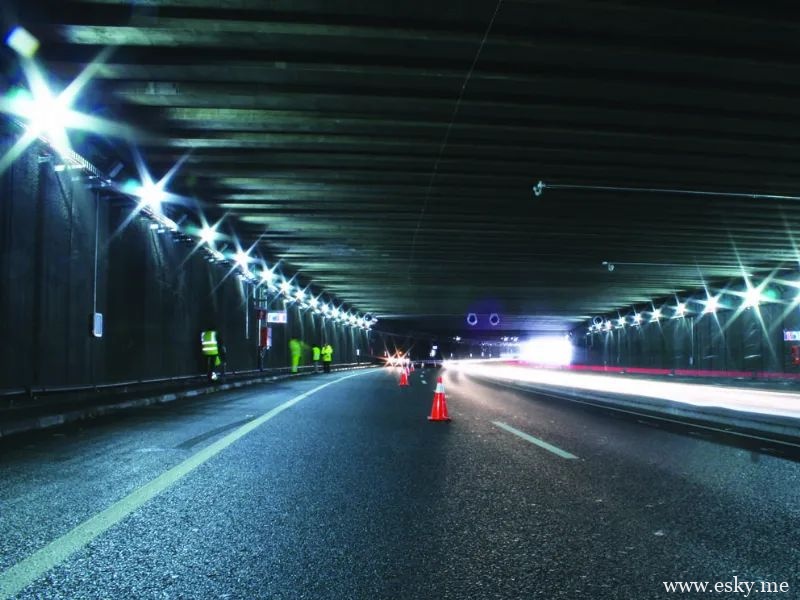

隧道灯

适用于城市地道＼穿山隧道和越江隧道等。

光源：荧光灯、高压钠灯 或 LED光源。

安装：顶装或侧装。

照明：顺光或逆光。

如果道路穿过隧道，你就不可能竖一根高杆，因此我们可以在隧道的顶上装隧道灯。

3

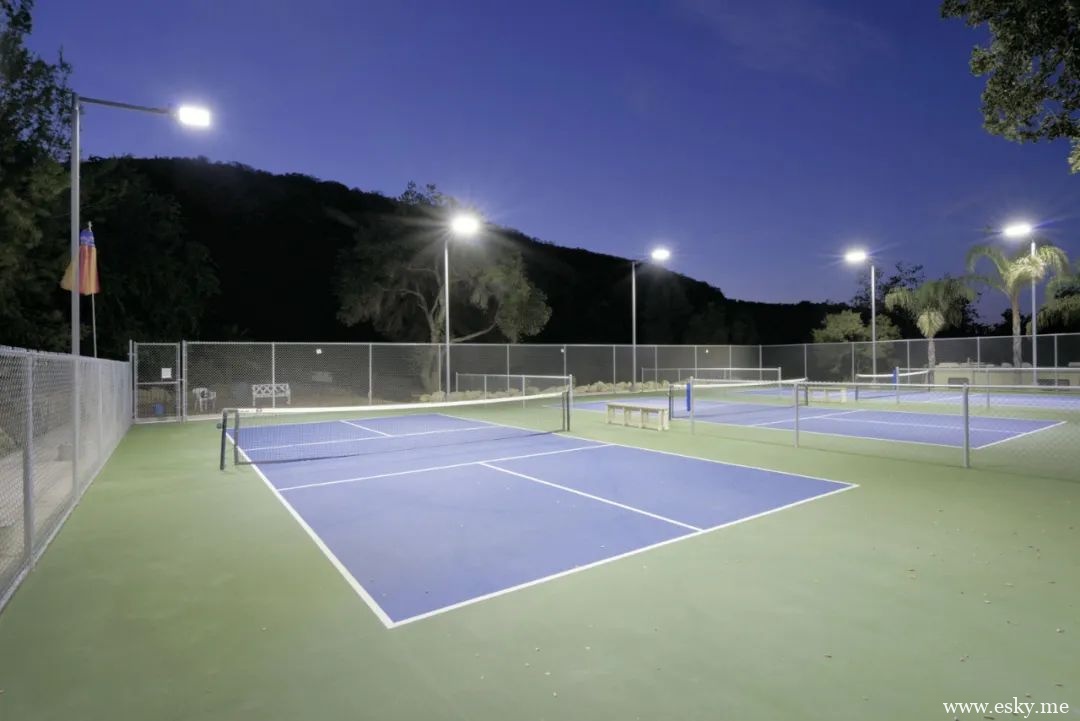

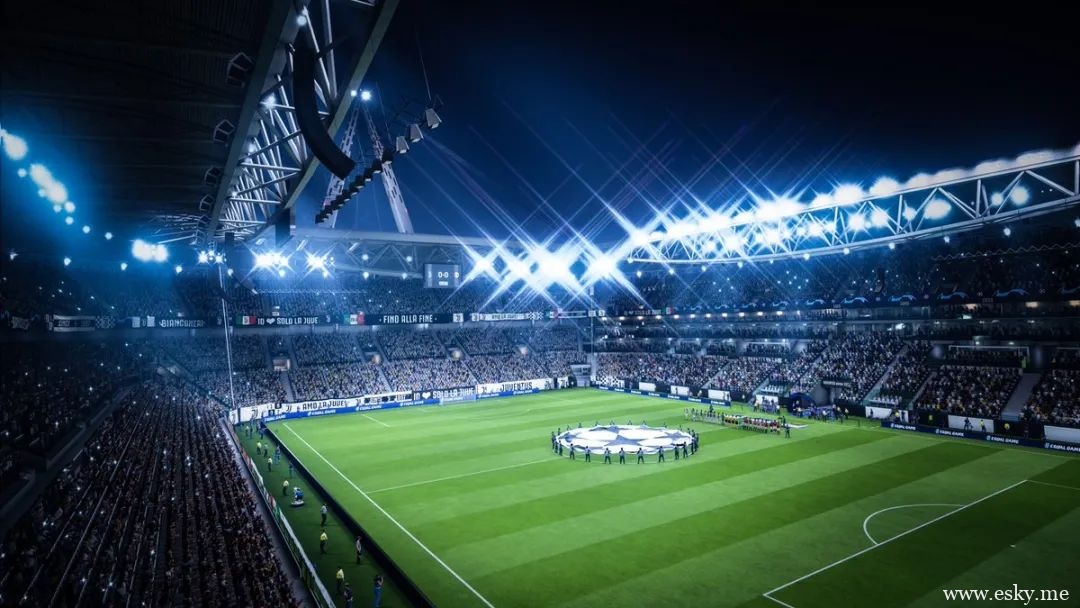

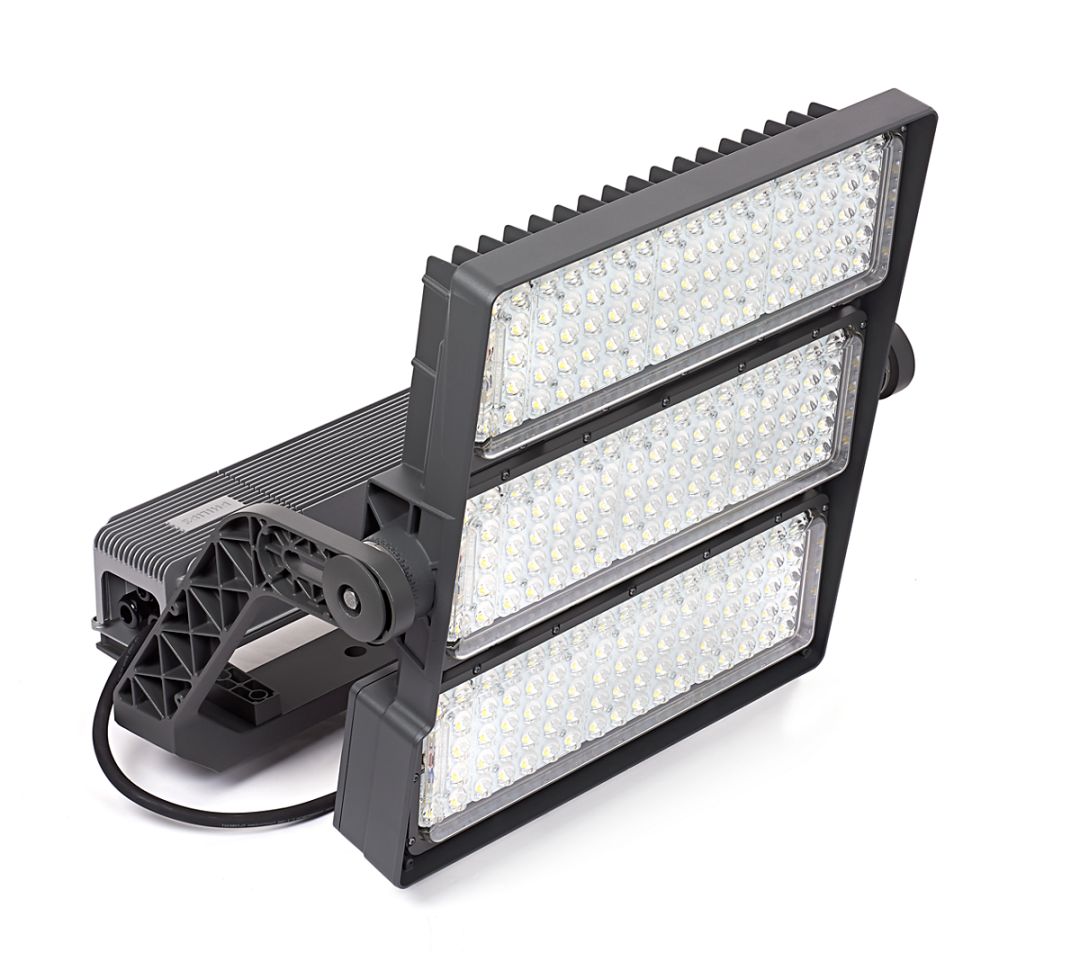

球场灯

适用足球场、网球场等需要高杆照明的场所。

光源：250W以上金卤灯，或200W以上LED。

灯杆：高度一般>8米。

打球的地方也有规定必须达到什么样的照度才能在这里打球，因此也经常会用投光灯、泛光灯。当然有的配光比较特殊，例如网球场的配光是比较特殊，要满足整个场地的照明。

关于户外照明，大概就是以上几类建筑照明的灯具，但我们在选择灯具的时候，也有几点值得注意的事项：

①建筑照明：注意眩光、维护、隐藏。

②景观照明：注意造型、眩光、维护。

③功能性照明：注意要满足照明要求、眩光、维护。
